Heizkreisverteiler einfach erklärt

Ein Heizkreisverteiler ist das zentrale Bauteil jeder Fußbodenheizung und sorgt dafür, dass alle Heizkreise zuverlässig, effizient und gleichmäßig mit Wärme versorgt werden. In ihm laufen sämtliche Vor- und Rückläufe zusammen, wodurch er die gesamte Hydraulik des Heizsystems steuert. Da moderne Fußbodenheizungen aus bis zu zwölf Heizkreisen bestehen können, übernimmt der Verteiler eine entscheidende Rolle für Komfort, Effizienz und Temperaturstabilität. Durch seinen Aufbau mit Ventilen, Stellantrieben und Durchflussmessern ermöglicht er eine präzise Regelung jeder Fläche im Gebäude.

Das Wichtigste in Kürze

• Ein Heizkreisverteiler verbindet alle Heizkreise einer Fußbodenheizung in einem zentralen Verteilerkasten.
• Vor- und Rücklauf bestehen aus Edelstahl oder Messing und sichern eine langlebige, korrosionsfreie Nutzung.
• Der Verteiler ermöglicht über Ventile und Durchflussmengenmesser den hydraulischen Abgleich.
• Stellantriebe und Thermostate sorgen für die automatische Regelung der Raumtemperatur.
• Die Installation gehört ausschließlich in die Hände eines Fachbetriebs.

Wie funktioniert ein Heizkreisverteiler?

Ein Heizkreisverteiler funktioniert, indem er den warmen Vorlauf jeder Heizschleife dosiert und den Rücklauf überwacht. Über Ventile, Stellantriebe und Durchflussmesser sorgt er für einen gleichmäßigen Volumenstrom und verteilt die Wärme optimal auf alle Räume.

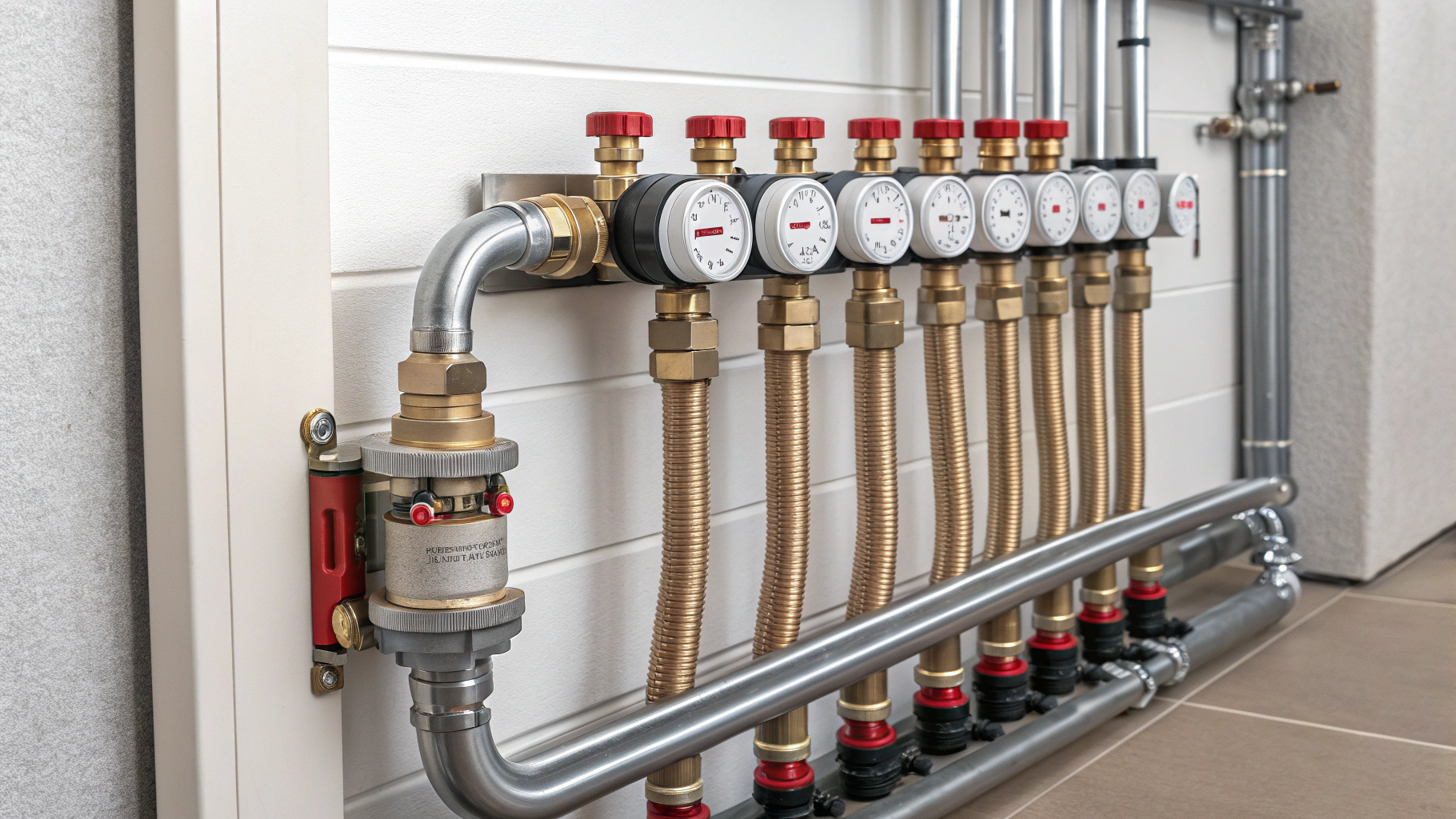

Alle Heizkreise laufen im Verteilerkasten zusammen

Ein Heizkreisverteiler bildet die zentrale Sammelstelle aller Rohrleitungen der Fußbodenheizung. Hier treffen bis zu zwölf Heizkreise zusammen, die jeweils in Vor- und Rücklauf gegliedert sind. Der Vorlauf transportiert warmes Wasser vom Heizsystem in die Heizflächen, während der Rücklauf das abgekühlte Wasser zurückführt.

Damit die Wärme gleichmäßig verteilt wird, liegen beide Leitungen nebeneinander und haben idealerweise identische Längen. Die Rohre bestehen aus Edelstahl oder Messing, was eine hohe Korrosionsbeständigkeit garantiert. Durch diese Konstruktion bleibt das System über viele Jahre zuverlässig. Der Verteilerkasten selbst ist häufig aus verzinktem, pulverbeschichtetem Stahlblech gefertigt und schützt die Bauteile dauerhaft.

Gleichmäßige Wärmeverteilung durch optimierte Vor- und Rückläufe

Die Hauptfunktion des Heizkreisverteilers besteht darin, alle angeschlossenen Räume gleichmäßig mit Wärme zu versorgen. Dies gelingt nur, wenn die Strömungswege und Fließrichtungen clever abgestimmt werden. Deshalb werden Vor- und Rücklauf bewusst parallel geführt, damit das warme Wasser gleichmäßig zirkuliert.

Eine gegenläufige Warmwasser-Fließrichtung verbessert die Temperaturverteilung weiter, da kalte und warme Bereiche harmonisch ausgeglichen werden. Besonders wichtig ist, dass alle Leitungswege ähnlich lang sind, um Druckverluste zu vermeiden. So bleibt die Temperatur in jedem Raum konstant, auch wenn die Heizkreise unterschiedlich groß sind. Der Heizkreisverteiler gleicht diese Unterschiede aus und sorgt damit für ein harmonisches Raumklima.

Hydraulischer Abgleich für optimalen Volumenstrom

Der hydraulische Abgleich ist eine zentrale Funktion im Heizkreisverteiler. Er stellt sicher, dass jeder Heizkreis exakt die Wassermenge erhält, die er benötigt. Heizkreise mit langen Rohrleitungen benötigen beispielsweise mehr Förderung als kurze Schleifen. Um diese Unterschiede auszugleichen, besitzt der Verteiler Ventile, die individuell eingestellt werden können.

Die integrierten Durchflussmengenmesser zeigen den aktuellen Volumenstrom in Litern pro Minute an und machen die Einstellung sichtbar. So wird verhindert, dass manche Räume überheizen und andere unterversorgt bleiben. Ein korrekt durchgeführter hydraulischer Abgleich steigert die Effizienz erheblich. Zudem senkt er den Energieverbrauch und verbessert den Komfort spürbar.

Stellantriebe und Ventile sorgen für präzise Temperaturregelung

Ein Heizkreisverteiler besteht nicht nur aus Leitungen und Verbindern, sondern auch aus Stellantrieben. Diese Bauteile reagieren auf die Signale der Raumthermostate und öffnen oder schließen die Ventile der Heizkreise. Sobald die Temperatur in einem Raum vom Sollwert abweicht, setzt der Stellantrieb eine Hubbewegung um. Er arbeitet nach dem klassischen „Auf/Zu“-Prinzip.

Dabei wird das Ventil entweder vollständig geöffnet oder in kurzen Intervallen rhythmisch geschlossen. Dieses Verhalten erzeugt ein stetig wirkendes Regelmuster, das die Wärmeabgabe bedarfsgerecht steuert. Durch diese präzise Steuerung reagieren Räume schnell und effizient auf Temperaturveränderungen. Das Ergebnis ist eine gleichbleibend angenehme Wärme ohne Überhitzung.

Thermostat und Rücklauftemperaturbegrenzer im Verteileraufbau

Zum Aufbau eines modernen Heizkreisverteilers gehört auch ein Thermostat, der die gesamte Energiezufuhr steuert. Der Temperaturfühler wird im jeweiligen Heizbereich installiert und misst kontinuierlich die Temperatur. Das elektrische Signal des Thermostats gelangt anschließend zum Stellantrieb, der das zugehörige Ventil öffnet oder schließt.

In kleineren Flächen kann die Fußbodenheizung sogar direkt an den bestehenden Heizkreislauf angeschlossen werden. In solchen Fällen erfolgt die Regelung über einen Rücklauftemperaturbegrenzer. Dieser befindet sich im Rücklauf und stellt sicher, dass die Heizflächen nicht überhitzen. Dadurch bleibt die Oberflächentemperatur der Fußbodenheizung stets im optimalen Bereich. Der Begrenzer ist somit ein wichtiger Sicherheits- und Komfortfaktor.

Materialwahl: Edelstahl und Messing im Vergleich

Die Rohre des Heizkreisverteilers bestehen entweder aus Edelstahl oder Messing. Beide Materialien gelten heute als absolut korrosionsresistent. Edelstahl überzeugt durch seine harte, robuste Oberfläche und eine lange Lebensdauer. Messing hingegen bietet eine gute Verarbeitbarkeit und ist ebenfalls dauerhaft beständig. Aufgrund der hohen Materialqualität treten Korrosionsschäden nahezu nicht mehr auf.

Die Verteiler werden in speziellen Schränken montiert, die aus verzinktem und pulverbeschichtetem Stahlblech gefertigt sind. Diese Schränke schützen das System zusätzlich vor Feuchtigkeit und mechanischen Einflüssen. Damit ist der Heizkreisverteiler für eine äußerst lange Betriebsdauer ausgelegt. Die Wahl des Materials beeinflusst vor allem Design, Preis und Verarbeitung, nicht jedoch die Funktionalität.

Die Rolle des Heizkreisverteilers beim Hydraulischen Abgleich

Der Heizkreisverteiler ist das zentrale Element für einen effizienten hydraulischen Abgleich des Heizungssystems. Mithilfe der integrierten Durchflussmesser am Vorlaufbalken wird die exakte Wassermenge pro Heizkreis eingestellt, typischerweise in Litern pro Minute.

Dies ist notwendig, da unterschiedlich lange Rohrschleifen in den Räumen variierende Widerstände erzeugen, was ohne Abgleich zu ungleichmäßiger Erwärmung führen würde. Durch das korrekte Einstellen des Volumenstroms am Heizkreisverteiler stellen Sie sicher, dass jeder Raum optimal mit Wärme versorgt wird, was den Komfort erhöht und gleichzeitig Heizkosten senkt.

Heizkreisverteiler: Unterschiede zwischen Fußbodenheizung und Heizkörpern

Obwohl der Grundgedanke derselbe ist – das Verteilen des Heizwassers auf einzelne Kreise – unterscheiden sich Heizkreisverteiler für Fußbodenheizungen (FBH) und Heizkörper primär in ihren Anforderungen an die Temperatur. FBH-Verteiler benötigen oft zusätzliche Komponenten wie eine Kompaktregelstation oder einen Mischer, da sie mit niedrigeren Vorlauftemperaturen (typischerweise 30–40 °C) arbeiten als Radiatoren (bis zu 70 °C).

Ein FBH-Heizkreisverteiler muss daher oft die Temperatur des vom Hauptkessel kommenden Wassers aktiv reduzieren. Für Heizkörper werden oft einfachere Verteiler eingesetzt, da die Vorlauftemperatur direkt von der Heizquelle übernommen werden kann.

Wartung und Entlüftung des Heizkreisverteilers für optimale Funktion

Regelmäßige Wartung ist essenziell für die langfristige Effizienz des Heizkreisverteilers. Das wichtigste Verfahren ist die Entlüftung des Systems, da eingeschlossene Luft die Zirkulation behindert und zu störenden Gluckergeräuschen sowie ungleichmäßiger Erwärmung führt.

An beiden Balken des Heizkreisverteilers (Vor- und Rücklauf) befindet sich in der Regel ein Handentlüfter, über den die Luft einfach entweichen kann. Im Falle von Problemen sollten Sie zudem die Durchflussmesser auf Verstopfungen prüfen und sicherstellen, dass die Stellantriebe an der Klemmleiste korrekt auf die Signale der Raumthermostate reagieren und die Ventile vollständig öffnen und schließen.

Fazit

Ein Heizkreisverteiler ist das Herzstück jeder Fußbodenheizung und sorgt für Komfort, Effizienz und eine präzise Wärmeverteilung im gesamten Gebäude. Dank Stellantrieben, Thermostaten und Durchflussmessern lässt sich jeder Raum individuell steuern. Robuste Materialien wie Edelstahl und Messing gewährleisten eine lange Lebensdauer und hohe Zuverlässigkeit. Wer eine gleichmäßige, energiesparende Wärmeverteilung möchte, kommt an einem professionell installierten Heizkreisverteiler nicht vorbei.

---

FAQ:

Wie oft muss der Heizkreisverteiler entlüftet werden?

Der Heizkreisverteiler sollte entlüftet werden, sobald Sie gluckernde Geräusche in den Heizrohren hören oder einzelne Heizkreise nicht mehr richtig warm werden. Eine jährliche Kontrolle vor Beginn der Heizperiode kann zur Vorsorge ebenfalls sinnvoll sein.

Wozu dienen die Durchflussmesser am Heizkreisverteiler?

Die Durchflussmesser zeigen den Volumenstrom des Heizwassers in Litern pro Minute für jeden einzelnen Heizkreis an. Sie sind unverzichtbar für die Durchführung des hydraulischen Abgleichs, um eine gleichmäßige Wärmeverteilung zu gewährleisten.

Kann ich den Heizkreisverteiler auch selbst einstellen?

Grundsätzlich können Sie die Durchflussmengen selbst nach den Vorgaben des hydraulischen Abgleichs einstellen, wobei Präzision und Fachwissen hier entscheidend sind. Für den erstmaligen Abgleich oder bei komplexen Problemen sollten Sie jedoch immer einen Fachmann hinzuziehen.

Wo sollte der Verteilerschrank im Haus installiert werden?

Der Verteilerschrank sollte an einem zentralen Ort platziert werden, um die Längen der einzelnen Heizkreise zu minimieren und so Druckverluste gering zu halten. Häufig wird er im Flur, im Hauswirtschaftsraum oder unter der Treppe installiert.

Welche Komponenten sind für die Einzelraumregelung notwendig?

Für die Einzelraumregelung benötigen Sie Raumthermostate, die die Solltemperatur an eine Klemmleiste melden, welche wiederum die Stellantriebe am Heizkreisverteiler steuert. Die Stellantriebe öffnen oder schließen dann das Ventil des entsprechenden Heizkreises.

Was kostet ein neuer Heizkreisverteiler im Durchschnitt?

Die Kosten für einen Heizkreisverteiler variieren stark nach Material (Edelstahl ist teurer als Kunststoff) und der Anzahl der benötigten Heizkreise. Sie können für ein durchschnittliches Einfamilienhaus je nach Ausstattung zwischen 150 und 500 Euro (ohne Schrank und Montage) liegen.

Welche Vorteile bietet ein Heizkreisverteiler aus Edelstahl?

Edelstahl-Verteiler zeichnen sich durch hohe Korrosionsbeständigkeit und Langlebigkeit aus, was sie zur bevorzugten Wahl in modernen Heizsystemen macht. Sie bieten oft eine höhere mechanische Stabilität und sind damit eine wartungsarme Investition.

Kann ein Heizkreisverteiler für eine nachträglich installierte Fußbodenheizung verwendet werden?

Ja, der Heizkreisverteiler wird auch bei der nachträglichen Installation einer FBH benötigt, um die neuen Heizkreise mit dem bestehenden Wärmeerzeuger zu verbinden und zu regeln. Gegebenenfalls muss eine zusätzliche Kompaktregelstation zur Temperaturanpassung integriert werden.

Was passiert, wenn der hydraulische Abgleich am Verteiler fehlt?

Wenn der hydraulische Abgleich fehlt, strömt das Heizwasser bevorzugt durch die kürzesten Heizkreise, während die längeren Kreise kaum durchflossen werden. Dies führt zu einer Überhitzung in räumnahen Bereichen und zu kalten Fußböden in entfernteren Räumen.

Welche Funktion hat der Rücklaufbalken am Heizkreisverteiler?

Der Rücklaufbalken sammelt das abgekühlte Heizwasser aus allen einzelnen Heizkreisen und führt es zur Wiedererwärmung oder in den Wärmeerzeuger zurück. Er ist meist mit Ventilen ausgestattet, an denen die Stellantriebe für die thermische Regelung montiert werden.
