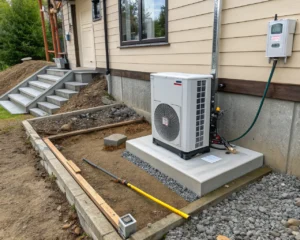

Perfektes Fundament für Wärmepumpen – So geht’s

Ein stabiles Fundament ist entscheidend für den sicheren und effizienten Betrieb einer Wärmepumpe. Es sorgt für Standfestigkeit, schützt vor Frost und Feuchtigkeit und verhindert Vibrationen oder Schieflagen. Besonders bei Luft/Wasser-Wärmepumpen im Außenbereich spielt das Fundament eine zentrale Rolle. Ob Monoblock- oder Split-Gerät – der richtige Aufbau und die Wahl des Materials bestimmen die Langlebigkeit und Funktionalität der Anlage.

Das Wichtigste in Kürze

• Ein Fundament sorgt für Stabilität, Frostschutz und Schallschutz der Wärmepumpe.
• Optimal ist ein Streifenfundament mit drei Schichten: Kies, Bewehrung, Beton.
• Die Betonschicht sollte 10 cm hoch und 20–30 cm breit sein.
• Bei Geräten über 200 kg ist eine Bewehrung aus Baustahl notwendig.
• Der Mindestabstand zur Hauswand beträgt drei Meter.

Wann braucht man ein Fundament für eine Wärmepumpe?

Ein Fundament wird benötigt, wenn die Wärmepumpe im Außenbereich aufgestellt wird. Es sorgt für eine ebene, tragfähige Fläche, verhindert Vibrationen und stellt den korrekten Kondenswasserablauf sicher.

Anforderungen an das Fundament einer Wärmepumpe

Das Fundament einer Wärmepumpe muss mehrere Aufgaben erfüllen. Es trägt das Gewicht der Anlage, schützt sie vor Frost und Feuchtigkeit und sorgt für einen stabilen, vibrationsarmen Betrieb. Besonders wichtig ist eine absolut ebene Fläche, um den gleichmäßigen Kondenswasserablauf sicherzustellen. Unregelmäßigkeiten im Boden können zu Fehlneigungen führen, die die Funktion beeinträchtigen. Deshalb wird bei der Außenaufstellung ein sogenanntes Streifenfundament verwendet.

Es besteht aus drei Schichten: einer Sauberkeitsschicht aus Kies, Schotter und Sand, einer Bewehrung aus Stahlmatten und einer oberen Betonschicht. Diese Kombination sorgt für eine hohe Tragfähigkeit und Langlebigkeit. Die Betonschicht sollte mindestens 10 cm hoch und 20 bis 30 cm breit sein. Wichtig ist auch, dass das Fundament der Größe der Wärmepumpe angepasst wird, um eine gleichmäßige Gewichtsverteilung zu erreichen.

Aufbau des Fundaments:

Betonfundament für Luft/Wasser-Wärmepumpen in Monoblock-Bauweise

Für Monoblock-Wärmepumpen ist ein Betonfundament zwingend erforderlich. Diese Geräte sind schwerer und benötigen eine solide Basis. Die Fundamentplatte sollte eine Breite von 20 bis 30 cm haben und exakt der Größe des Geräts entsprechen. Wichtig ist, dass der Wärmepumpensockel vollständig abgeschlossen und mit einer Bitumenschicht gegen Feuchtigkeit geschützt ist. So wird verhindert, dass Wasser in das Fundament eindringt.

Bei Geräten über 200 kg Gewicht muss eine Bewehrung integriert werden, um Risse und Setzungen zu vermeiden. Das Fundament sollte zudem mindestens drei Meter Abstand zur Hauswand haben. Diese Distanz verhindert Schallübertragungen und erlaubt eine ausreichende Luftzirkulation. Hersteller wie WOLF bieten mit ihrer CHA-Monoblock-Serie besonders leise und kompakte Lösungen, die sich optimal auf einem solchen Fundament installieren lassen. Wasserabweisende Materialien verlängern die Lebensdauer zusätzlich.

Unterschiede zwischen Monoblock- und Split-Wärmepumpen

Während Monoblock-Wärmepumpen ein massives Fundament benötigen, ist dies bei Split-Anlagen oft nicht erforderlich. Split-Wärmepumpen bestehen aus zwei getrennten Einheiten – einem Außengerät mit Verdampfer und einem Innengerät mit Kompressor. Da die Außeneinheit leichter ist, genügt häufig eine stabile Bodenplatte, ein Sockel oder Pflastersteine.

Dennoch sollte die Anlage leicht erhöht stehen, um sie vor Feuchtigkeit und Frost zu schützen. Wichtig ist eine ebene, waagerechte Fläche, um Geräuschentwicklung und Vibrationen zu minimieren. Auch die Ausrichtung spielt eine Rolle: Die Luftströmung darf nicht direkt auf Fenster oder Nachbargrundstücke gerichtet sein. Wer eine Split-Anlage nutzt, spart zwar am Fundament, sollte aber trotzdem auf eine stabile, vibrationsarme Installation achten.

Schritt-für-Schritt-Anleitung zum Fundamentbau

Der Bau eines Wärmepumpenfundaments erfordert Sorgfalt und Präzision. Zuerst wird eine Baugrube ausgehoben, die größer als das spätere Fundament ist. Die Tiefe richtet sich nach den regionalen Frostgrenzen, um Frostschäden zu vermeiden. Anschließend wird die Baugrube mit einer Bitumenschicht abgedichtet, um Wasser abzuhalten.

Danach folgt die Befüllung mit einer Mischung aus Sand, Kies und Schotter, die verdichtet wird. Anschließend wird die Bewehrung eingelegt, sofern die Wärmepumpe mehr als 200 kg wiegt. Dann erfolgt das Gießen der Betonschicht mit einer Mindesttiefe von 10 cm. Der Beton muss mindestens 24 Stunden aushärten, bevor das Gerät montiert wird. Wichtig ist auch, die Zuleitungsrohre während der Fundamentarbeiten zu verlegen. Nur so ist später eine korrekte Verbindung zur Innenanlage gewährleistet.

Wärmepumpeninstallation ohne Fundament

Es gibt Situationen, in denen kein Fundament möglich oder gewünscht ist. In solchen Fällen kann die Wärmepumpe auch ohne Betonsockel montiert werden. Die häufigste Lösung ist die Wandmontage: Dabei wird die Außeneinheit stabil an der Hauswand befestigt.

Das spart Platz und vermeidet Bodeneingriffe. Alternativ kann die Anlage in geschützten Gebäuden wie Garagen, Gartenhäusern oder Hallen aufgestellt werden, sofern dort genügend Luftzufuhr besteht. Hier kommen Bodenplatten oder Pflastersteine zum Einsatz, die eine stabile, waagerechte Fläche bilden. Entscheidend bleibt die exakte Ausrichtung – eine Schräglage kann den Betrieb beeinträchtigen und zu Geräuschen führen. Auch ohne Fundament sollte die Wärmepumpe leicht erhöht stehen, um sie vor Staunässe zu schützen.

Standortwahl und Lärmschutz beim Fundament

Der Standort spielt eine zentrale Rolle für die Funktion und Lebensdauer der Wärmepumpe. Ideal ist ein Platz, der windgeschützt, trocken und frostfrei liegt. Der Mindestabstand zur Fassade sollte drei Meter betragen, um Schallübertragungen zu vermeiden.

Die Wärmepumpe sollte außerdem in einem Winkel von 30 bis 40 Grad zum Gebäude stehen. Diese Position verbessert die Luftzirkulation und minimiert Schallreflexionen. Ventilatoren und Ausblasöffnungen sollten nicht direkt auf Fenster gerichtet sein – weder auf die eigenen noch auf die des Nachbarn. Ein ebenes Fundament hilft, Vibrationen zu dämpfen, während optionale Schallschutzhauben den Geräuschpegel weiter senken. Durchdachter Lärmschutz erhöht den Wohnkomfort und beugt Konflikten in dicht besiedelten Wohngebieten vor.

Fazit

Ein solides Fundament ist das Rückgrat jeder Wärmepumpe. Es sichert Stabilität, reduziert Geräusche und schützt vor Witterung. Wer beim Bau auf sauberes Arbeiten, Abdichtung und korrekte Maße achtet, schafft beste Voraussetzungen für einen effizienten Betrieb. Fachberatung durch einen Heizungsbauer garantiert, dass Fundament und Wärmepumpe perfekt zusammenspielen – für nachhaltige Wärme und lange Lebensdauer.

Quellen zum Thema Fundament für Wärmepumpen:

• Schlieger – In 3 Schritten: Wie muss das Fundament für eine Wärmepumpe sein
• Enerix – Wärmepumpen Fundament: Aufbau, Tipps & Anforderungen
• Heimfokus – Fundament für Wärmepumpe: Kosten, Anleitung und Installationstiefe

---

FAQ

Was ist der Hauptzweck des Fundaments bei einer Wärmepumpe?

Das Fundament dient primär dazu, die Wärmepumpe stabil und eben aufzustellen und deren Gewicht sicher in den Baugrund abzuleiten. Es verhindert Setzungen und Vibrationen, die den Betrieb stören oder die Lebensdauer des Geräts verkürzen könnten.

Welche Arten von Fundamenten kommen typischerweise infrage?

Meistens werden Betonplatten oder Streifenfundamente verwendet, wobei die genaue Wahl von der Art der Wärmepumpe (Luft-Wasser, Sole-Wasser) und den örtlichen Gegebenheiten abhängt. Bei Erdwärmesonden ist oft nur eine Bodenplatte oder eine Gründung für das Technikhaus nötig.

Muss das Fundament frostfrei gegründet werden?

Ja, das Fundament muss in der Regel frostfrei gegründet sein, um Setzungen durch Frost-Tau-Wechsel im Erdreich zu vermeiden. Dies ist besonders wichtig, wenn das Fundament Teile trägt, die in den Boden hineinreichen, wie z.B. Sockel oder Außenleitungen.

Welche Mindestdicke sollte eine Betonplatte für eine Luft-Wasser-Wärmepumpe haben?

Die Mindestdicke hängt stark vom Gewicht der Außeneinheit und den Herstellerangaben ab, liegt aber oft im Bereich von $15$ bis $20$ Zentimetern bei ausreichend tragfähigem Untergrund. Es ist entscheidend, die spezifischen Lastangaben des Geräts zu berücksichtigen.

Welche Rolle spielt die Ebenheit des Fundaments?

Die Ebenheit ist essenziell, da die Wärmepumpe präzise ausgerichtet sein muss, um eine ordnungsgemäße Funktion und geringe Geräuschentwicklung zu gewährleisten. Schon geringe Neigungen können die internen Komponenten unnötig belasten.

Brauche ich eine Drainage unter dem Fundament?

Eine Drainage unter dem Fundament ist oft empfehlenswert, besonders bei schlecht durchlässigen Böden oder hohem Grundwasserspiegel. Sie sorgt dafür, dass kein Wasser unter der Platte steht, was die Bausubstanz schützt und die Stabilität erhöht.

Kann man eine Wärmepumpe auch auf Stelzlagern oder Pflastersteinen aufstellen?

Dies ist nur für Luft-Wasser-Wärmepumpen in Ausnahmefällen und nach strenger Prüfung der Herstellerfreigabe möglich, meist auf speziell dafür vorgesehenen Schwingungsdämpfern oder Montagefüßen. Für Sole-Wasser-Wärmepumpen im Außenbereich ist dies unüblich und selten zulässig.

Welche Anforderungen gibt es an die Tragfähigkeit des Bodens?

Der Boden unter dem Fundament muss eine ausreichende Tragfähigkeit aufweisen, um die Gesamtlast der Wärmepumpe plus Fundament ohne Setzungen aufnehmen zu können. Dies wird oft durch einen Baugrundgutachter geprüft, besonders bei größeren Anlagen.

Müssen Durchführungen für Kältemittelleitungen oder Rohrleitungen im Fundament berücksichtigt werden?

Ja, alle notwendigen Durchführungen für Kältemittelleitungen, Kondensatablauf oder Heizungsrohre müssen vor dem Gießen des Fundaments exakt positioniert und gegen das Eindringen von Wasser abgedichtet werden.

Kann das Fundament gleichzeitig als Sockel für das Technikhaus dienen?

Oft wird eine durchgehende Bodenplatte sowohl für die Aufstellung der Außeneinheit als auch als Basis für das Technikhaus verwendet, sofern die Lastverteilung dies zulässt. Alternativ kann ein erhöhter Sockel direkt auf der Hauptplatte ausgeführt werden.
